製品情報

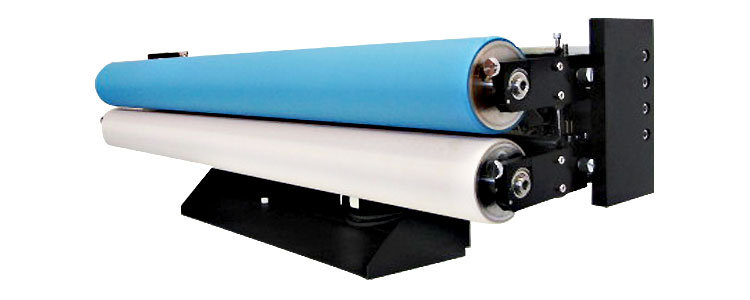

CU-L ウェブクリーナー装置

CU-Lシリーズは、高性能なクリーナーローラーを使用した接触式タイプのウェブクリーナーです。
ロールtoロール搬送工程で発生する様々な異物（1μm～1mm）を取り除きます。
紙・多機能フィルム・フレキシブルプリント基盤（FPC）・銅箔・アルミ箔など様々な既設の設備に利用可能です。真空内クリーニングにも対応しております。

特徴

ローラー制御

エアシリンダー方式およびパルスモーター方式の2種類用意しており、お客様の用途により選択頂けます。

コンパクトな設計

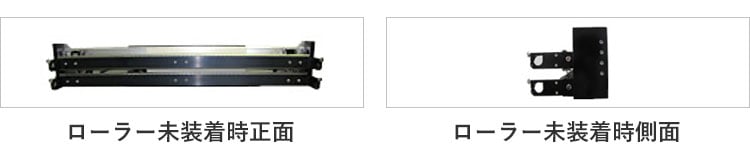

従来のウェブクリーナーに比べ、コンパクトな装置になっておりますので、狭小な場所への取り付けや、既設機への取り付けが容易です。

選べるローラー

クリーンローラーは大きく分別すると2種類ございます。粘着タイプ（CTRローラー）か非粘着タイプ（シリコーンローラー）。お客様の用途により適切な材質をご用意いたします。

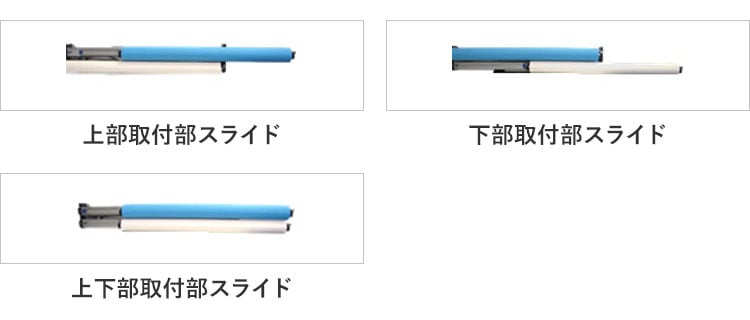

スライドレール

オプションでスライドレールが選択可能です。各ローラーを横方向に引き出すことで、メンテナンスが容易になります。

除塵装置型番

電気タイプ
	粘着＋粘着	非粘着＋非粘着	非粘着＋テープ
両面	CU-LxxxxDE-CTR	CU-LxxxxDE-CSR	CU-LxxxxDE-SAT
片面	CU-LxxxxSE-CTR	CU-LxxxxSE-CSR	CU-LxxxxSE-SAT

空圧タイプ
	粘着＋粘着	非粘着＋非粘着	非粘着＋テープ
両面	CU-LxxxxDP-CTR	CU-LxxxxDP-CSR	CU-LxxxxDP-SAT
片面	CU-LxxxxSP-CTR	CU-LxxxxSP-CSR	CU-LxxxxSP-SAT

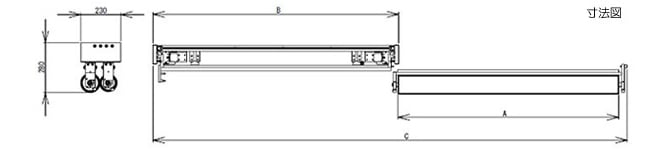

全体ユニット寸法図

ワーク幅	A	B	C
1100	1150	1280	2470
1500	1550	1690	3280
1700	1750	1890	3680
2000	2050	3280	4280
